半導体、プリント基板パッケージの微細コンタクトによる電気検査をご提案します。
・コーヨーテクノスの見どころ
見どころは主に3つです。

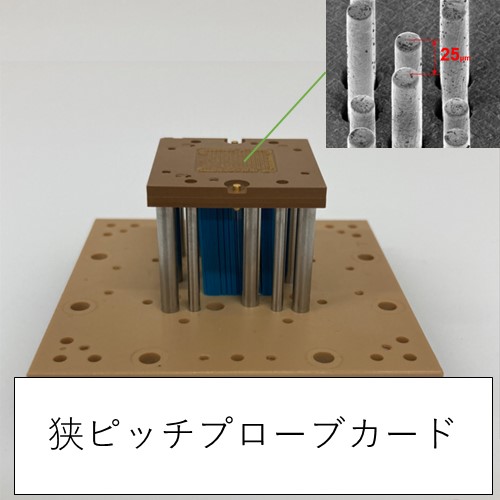

1、狭ピッチプローブカード「狭ピッチで4端子・複数DUT検査」

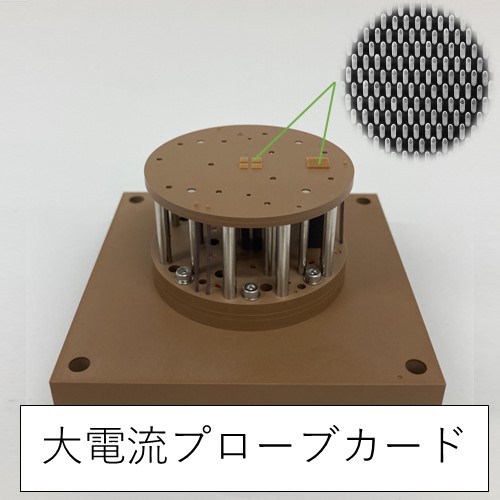

2、大電流プローブカード「微小PADに多ピンで大電流検査」

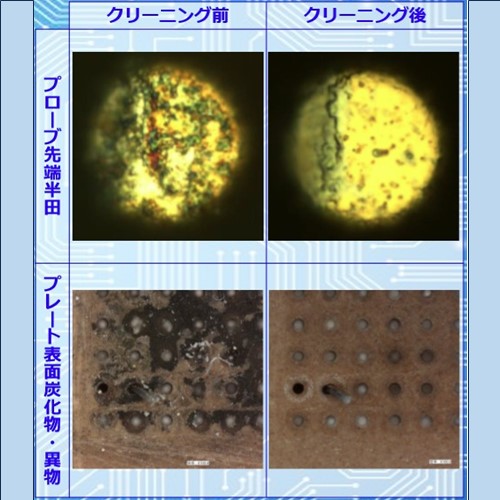

3、レーザークリーニング「半田・炭化物をクリーニング」
・コーヨーテクノスの強み
コーヨーテクノスの半導体検査用プローブカードは世界から高い評価をいただいていますが、当社の強みはミクロンという言葉に集約される技術力の高さにあります。
半導体素子の高集積化に伴って、当社のワイヤープローブもピン径20μという業界トップの細さを実現しています。
また、ハイブリット車、空調インバーターなどに要求されるパワーデバイス関係では、1000アンペア以上の電流を流せる大電流プローブを提供するなど、「狭ピッチ」、「大電流」という二極分化にいち早く対応し、
常に業界をリードしてきました。
さらに、医療機器、航空機関連など最先端分野の開発にも着手し、高い技術開発力で世界に進出しています。
カンチレバーやMEMSでは対応できない複数DUT/一括検査且つ挟ピッチ4端子に対応。
またメンテナンス性も高く短納期で製作可能
ダメージレスで低価格なプローブ先端のクリーニングが可能
