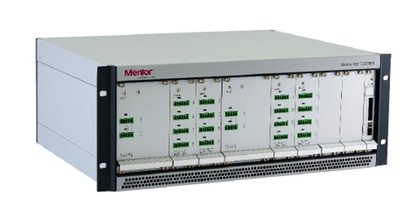

Simcenter T3Ster SI 是 Siemens Simcenter 系列的高精度瞬態熱特性量測解決方案，主要應用於半導體元件、IC 封裝、功率電子與 LED 等產品的熱性能與可靠度分析。面對 AI、高效能運算（HPC）、車用電子及第三代半導體快速發展，元件功率密度持續提高，精確掌握晶片從 Junction 到封裝與外部散熱系統的熱傳特性，已成為產品設計與可靠度驗證的重要環節。

T3Ster SI 可透過元件加熱與冷卻過程中的瞬態熱響應量測，取得高解析度的熱阻與熱容資訊，並利用 Structure Function（結構函數） 技術解析完整熱傳路徑。工程師可進一步辨識從晶片（Die）、Die Attach、封裝基板、TIM 到散熱器等不同材料與介面的熱特性，協助找出熱阻較高的位置、封裝製程差異或潛在熱設計問題。

在半導體產業中，T3Ster SI 可應用於 CPU、GPU、ASIC、MOSFET、IGBT、SiC、GaN、LED 及各類功率元件，支援封裝熱阻量測、材料與 TIM 評估、Die Attach 品質比較、散熱方案驗證，以及不同封裝設計之 Benchmark。對於 SiC、GaN 等高功率密度第三代半導體，也能協助分析元件內部與封裝熱傳特性，作為熱設計改善與可靠度研究的重要依據。

此外，T3Ster SI 的實際量測數據可與 Simcenter Flotherm、Simcenter FLOEFD 等熱流體模擬工具搭配，協助建立及校正 IC Package 熱模型，使模擬結果更貼近實際產品。透過「實測＋模擬」的整合流程，企業可更準確預測元件溫度與散熱性能，降低反覆打樣與測試成本，加速半導體封裝熱設計、產品驗證與上市時程。

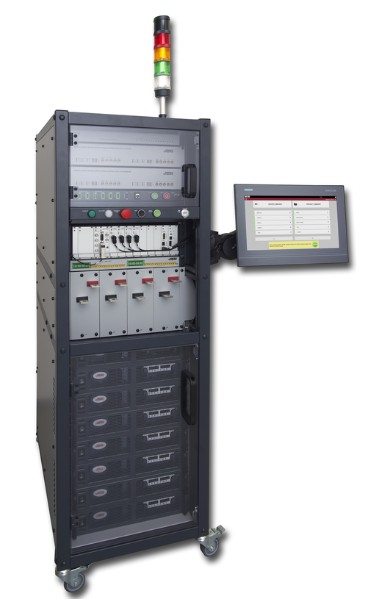

Simcenter Power Tester 是 Siemens Simcenter 系列中針對功率半導體可靠度與壽命驗證所設計的功率循環測試（Power Cycling Test）解決方案，適用於 IGBT、MOSFET、SiC、GaN、功率模組及其他高功率電子元件。隨著電動車、再生能源、工業電力電子、AI Server 與高效能運算快速發展，功率元件需要承受更高電流、功率密度與頻繁溫度變化，因此封裝可靠度與使用壽命已成為產品開發的重要驗證項目。

Simcenter Power Tester 透過對元件施加高電流，使半導體晶片因自身功率損耗產生熱量，再藉由週期性的加熱與冷卻形成可控制的功率循環與溫度循環負載，模擬元件長期實際運作時所承受的熱機械應力。測試過程可持續監測接面溫度（Tj）、導通電壓、熱阻等關鍵參數，掌握元件性能隨循環次數產生的變化。

在半導體封裝可靠度分析方面，Power Tester 可協助研究 Bond Wire、Die Attach、Solder Layer、封裝材料與不同材料界面因熱膨脹係數（CTE）差異所造成的疲勞與老化現象，例如 Bond Wire Lift-off、Die Attach 疲勞與界面劣化等失效模式。透過長時間功率循環測試，可建立元件劣化趨勢及失效資料，作為產品壽命預測與可靠度模型建立的重要依據。

此外，Simcenter Power Tester 可與 Simcenter T3Ster 的瞬態熱量測與 Structure Function 分析技術結合，進一步觀察元件熱傳路徑在老化過程中的變化，協助工程師定位潛在失效位置。

透過功率循環測試與熱特性分析，企業可比較不同晶片、封裝結構、材料及製程方案，加速 SiC、GaN 等第三代半導體及功率模組的設計驗證，降低實際產品失效風險，提升產品可靠度與使用壽命，並縮短從研發、驗證到量產的開發週期。

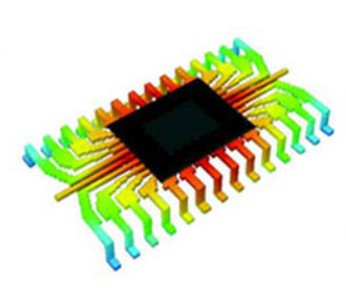

Simcenter Flotherm 是 Siemens Simcenter 系列中專為電子產品散熱與熱管理設計開發的 3D CFD 熱流體模擬軟體，廣泛應用於半導體、IC 封裝、AI Server、高效能運算（HPC）、車用電子、通訊與功率電子產業。隨著 CPU、GPU、ASIC、HBM、SiC、GaN 等元件的功率密度持續提高，如何準確預測晶片接面溫度（Junction Temperature）及整體熱傳路徑，已成為半導體設計與可靠度驗證的重要課題。

Simcenter Flotherm 可建立從 Die、Package、PCB 到 System 的完整熱模型，模擬熱傳導、對流與輻射等熱傳現象，分析晶片、封裝基板、TIM、PCB、散熱器、風扇及機箱之間的熱交互作用。工程師可透過溫度場、氣流分布、壓力與熱流路徑等結果，快速找出 Hot Spot、氣流短路、散熱瓶頸與熱阻較高的位置。

在半導體封裝應用方面，Flotherm 可用於 CPU、GPU、ASIC、FPGA、HBM、MOSFET、IGBT、SiC/GaN 功率元件及 Chiplet 等先進封裝的熱設計與評估，並可運用 Compact Thermal Model（CTM）進行系統層級模擬，在兼顧計算效率的同時保留重要的元件熱特性。對於 2.5D/3D IC、多晶粒與高功率密度封裝，也可協助工程師比較不同 Die 配置、材料、TIM、散熱器及冷卻方案對溫度的影響。

此外，Simcenter Flotherm 可結合 Simcenter T3Ster 的實際瞬態熱量測結果，用於熱模型校正與驗證，使模擬更貼近真實元件的熱行為，建立「Simulation + Measurement」整合式熱設計流程。

透過虛擬原型與設計最佳化，Simcenter Flotherm 能在產品開發早期預測熱問題、比較多種散熱與封裝方案，減少實體樣品製作及反覆測試，降低研發成本，同時提升半導體產品的熱性能、可靠度與設計一次成功率，加速產品從設計、驗證到量產的開發流程。

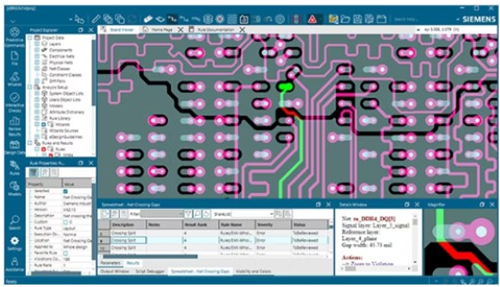

HyperLynx DRC 是 Siemens EDA 提供的自動化 PCB 設計規則檢查（Design Rule Checking）解決方案，適用於半導體、高速運算、AI Server、網通設備及先進電子系統開發。隨著晶片高速化、高密度封裝與 PCB 走線複雜度持續提升，僅依靠傳統幾何 DRC 已難以完整掌握訊號完整性、電源完整性與 EMI/EMC 等潛在風險。HyperLynx DRC 可在設計早期透過自動化規則檢查，協助工程師快速找出可能影響產品效能與可靠度的設計問題。

HyperLynx DRC 可針對高速介面、差分訊號、時脈、記憶體及關鍵電源網路進行設計規則驗證，檢查走線拓撲、間距、過孔、參考平面、回流路徑及其他可能造成訊號品質或電磁相容性問題的設計條件。透過視覺化結果與違規位置標示，工程師能快速定位問題並進行設計修正，降低大量人工檢查所需時間。

在半導體應用中，HyperLynx DRC 特別適合晶片驗證板、伺服器主機板、AI 加速卡、高速網路設備與各類 IC 應用平台，可作為 PCB Layout 完成後進入詳細 SI/PI 模擬前的重要篩選與驗證工具。透過自動化、標準化的設計規則，可將企業設計經驗與最佳實務導入開發流程，提高不同專案與設計團隊之間的一致性。

藉由在設計早期發現潛在問題，HyperLynx DRC 能有效降低後期設計變更、實體打樣與除錯成本，縮短產品開發週期，並提升 PCB 與半導體元件整合後的訊號品質、可靠度及一次設計成功率（First-Pass Success）。

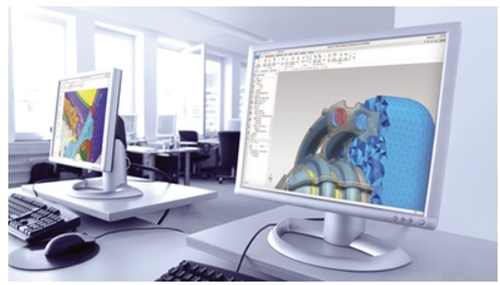

Simcenter 3D 是 Siemens Simcenter 系列的整合式 3D CAE 多物理場模擬平台，可應用於半導體 IC 封裝、先進封裝、功率電子與電子系統的結構、熱、振動及熱機械可靠度分析。隨著 AI、HPC、車用電子及第三代半導體快速發展，Chiplet、2.5D/3D IC、HBM 等先進封裝朝向高密度與高功率方向發展，材料間熱膨脹係數（CTE）的差異，使翹曲、應力與疲勞成為產品可靠度的重要課題。

Simcenter 3D 可建立從 Die、Package、Substrate、Solder/Bump 到 PCB 的完整有限元素模型，分析不同溫度與機械負載條件下的應力、應變、位移與變形，協助工程師預測 Package Warpage、Die Crack、Solder Joint Fatigue、Delamination 及材料界面失效等潛在問題。透過線性與非線性結構分析，可進一步考慮材料塑性、黏彈性、接觸及大變形等複雜行為。

在熱可靠度方面，Simcenter 3D 可進行熱傳與熱－結構耦合分析，將晶片運作產生的溫度分布轉換為熱應力與熱變形，評估 Power Cycling、Thermal Cycling 等環境下封裝材料與焊點的可靠度。對於 SiC、GaN、IGBT 等高功率元件，可協助分析高溫與頻繁溫度循環對封裝結構壽命的影響。

此外，Simcenter 3D 亦具備模態、振動、衝擊、疲勞與聲學分析能力，可模擬半導體元件及電子設備在運輸、車載或實際操作環境中的動態負載，提升整體產品的機械可靠度。

透過整合式多物理場模擬，Simcenter 3D 能讓工程師在實體樣品製作前比較不同封裝結構、材料與設計方案，提前發現潛在失效風險，減少反覆打樣與測試成本，並加速 Chiplet、2.5D/3D IC、HBM、SiC/GaN 功率模組等先進半導體產品從設計、可靠度驗證到量產的開發流程。
